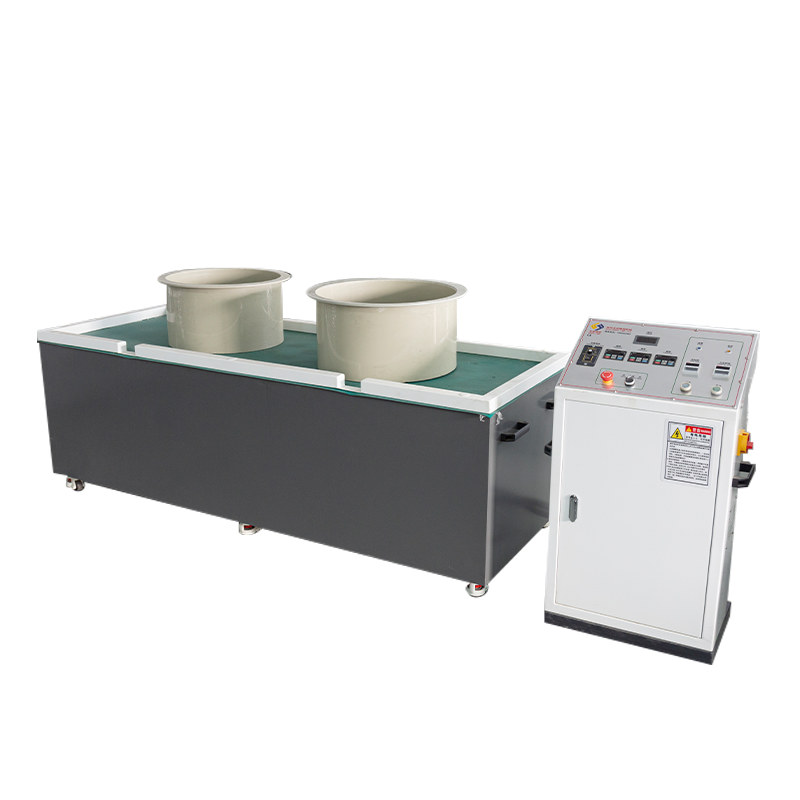

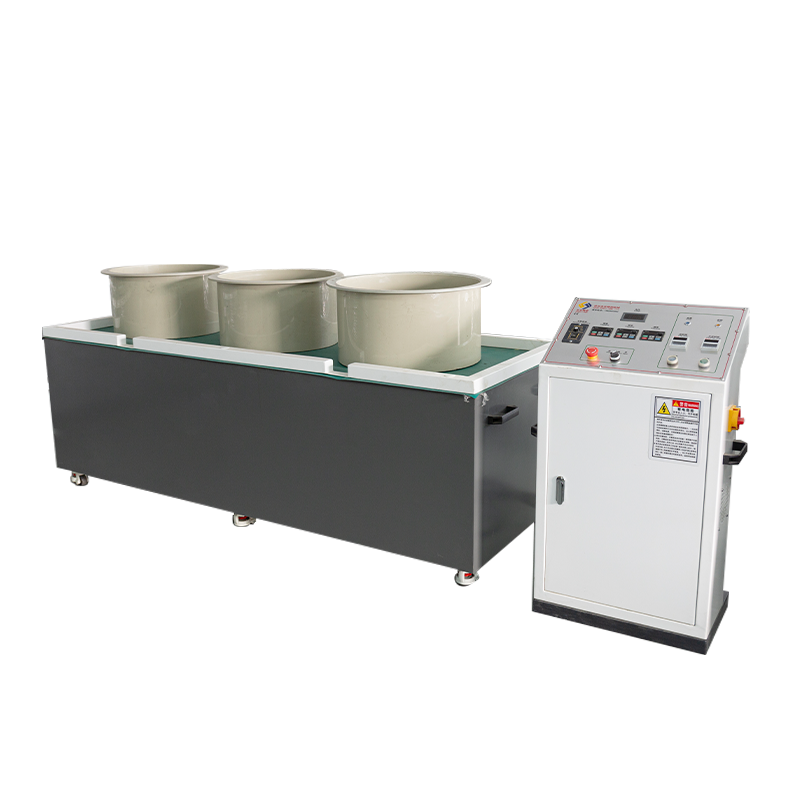

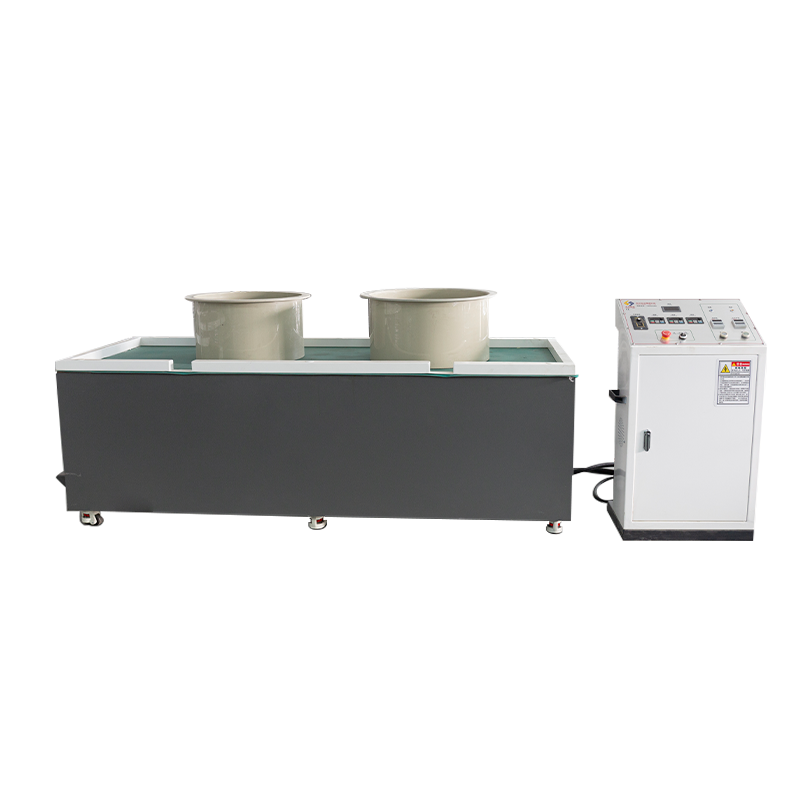

SY1400 Lucidatrice magnetica industriale orizzontale alternativa / a letto esteso

Posizionamento in produzione e capacità sugli assi lunghi: SY1400 è un'unità di livello industriale progettata per superare i colli di bottiglia nella finitura superficiale per hardware di precisione extra-lungo. Come estensione della serie alternativa orizzontale, prende di mira componenti di albero, tubolari e profili di lunghezza superiore a 1 metro (come aste di macchinari tessili, tubi di endoscopi medici e vetrini di precisione). Grazie alla sua piattaforma aperta orizzontale ottimizzata, questo sistema risolve i limiti delle tradizionali macchine rotonde nell'alloggiamento di parti lunghe ed elimina le zone cieche comuni nelle configurazioni verticali, garantendo un'elevata coerenza nella rugosità superficiale (Ra) su tutta la lunghezza del pezzo durante la sbavatura, la rimozione delle incrostazioni e la lucidatura.
Traiettoria del movimento composto e dinamica dei fluidi Questa apparecchiatura impiega una logica avanzata del movimento composto "rotazione magnetica + traslazione lineare". Azionato da un motore di livello industriale da 4 kW, il campo magnetico ad alta energia non solo ruota ad alta velocità, ma aziona anche il perno magnetico con un movimento lineare alternato all'interno del serbatoio allungato. Questa sovrapposizione dinamica elimina efficacemente i "modelli zebra" o le zone morte di macinazione spesso osservate nei campi magnetici statici per parti lunghe, consentendo ai perni in acciaio inossidabile di colpire fori profondi e cavità interne ad alte frequenze e angoli multipli per una finitura di precisione uniforme e non distruttiva.

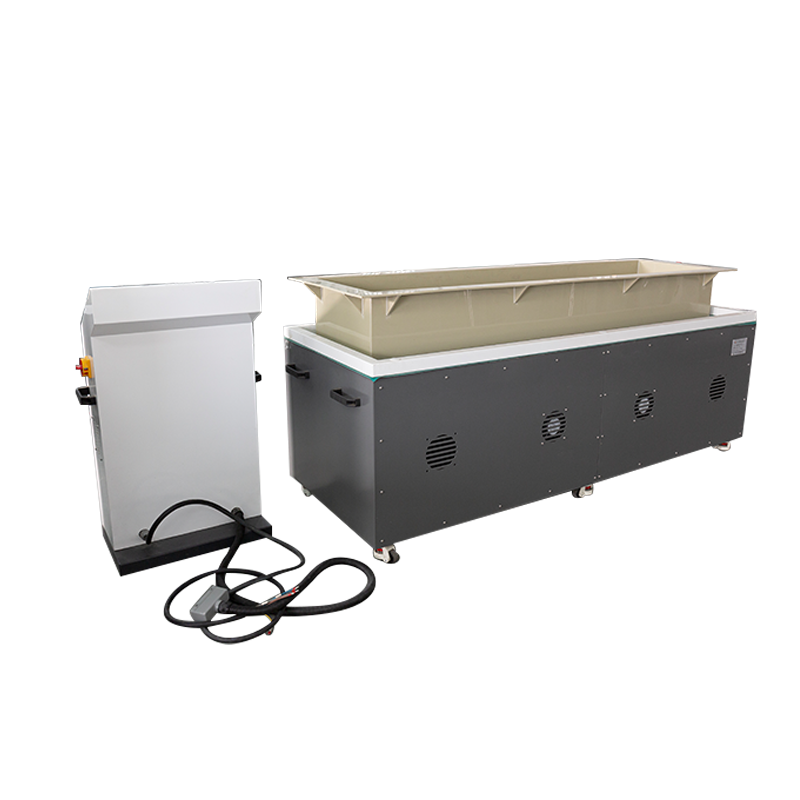

Capacità espansa e specifiche fisiche: il SY1400 è dotato di un tavolo di rettifica espanso da 1300*620 mm, dotato di serie di un serbatoio di rettifica rettangolare extra-large da 1200500250 mm. Questa espansione fisica aumenta la capacità di lavorazione massima di riferimento a 0-50 kg, consentendo il caricamento in piano di pezzi più lunghi o disposizioni di lotti a densità più elevata. L'unità adotta un'architettura meccanico-elettrica divisa, con dimensioni principali della macchina di 1400*720*730 mm abbinate a un armadio di controllo di precisione indipendente, isolando efficacemente l'impianto elettrico dagli schizzi di fluido e dalle vibrazioni meccaniche nell'ambiente di produzione.
Rigidità strutturale e stabilità di processo: per adattarsi alla maggiore capacità di carico, il SY1400 è dotato di un telaio rinforzato, che porta il peso netto della macchina a circa 450 kg. La base e il letto ad alta resistenza garantiscono una rigidità dinamica superiore per la traslazione a corsa lunga, garantendo un funzionamento stabile e senza risonanze anche sotto un carico completo di 50 kg nell'intervallo di velocità 0-60 Hz. Il sistema supporta il controllo programmabile per la rotazione e la traslazione avanti/indietro, consentendo agli operatori di stabilire procedure operative standard standardizzate basate sulla durezza del materiale per una produzione di massa coerente a lungo termine.
Configurazione industriale chiavi in mano: l'unità viene consegnata rigorosamente secondo gli standard di produzione industriale di massa, inclusi 8 kg di perni magnetici in acciaio inossidabile SUS304 e 50 kg di fluido di macinazione specializzato. La confezione standard comprende due contenitori di macinazione rettangolari estesi, un setaccio di separazione e un separatore a perni, garantendo che l'apparecchiatura sia pronta per la verifica immediata della produzione in volume di parti extra lunghe al momento dell'installazione.
